背景

滲碳淬火處理工藝對材料組織的影響

時間: 2024-05-29 15:32:56 瀏覽次數:
滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加
       滲碳淬火處理工藝主要有兩種:一種是在930℃進行規定的滲碳擴散處理后,降溫至800~850℃,待爐內工件溫度達到設定溫度后進行淬火處理,稱為滲碳直接淬火。另一種是采用重新加熱淬火工藝,即齒輪滲碳后先空冷或爐冷到室溫,然后再重新加熱到奧氏體化溫度保溫后在油中淬火,采用此種工藝工件變形大,工序多,制造周期長,成本高。

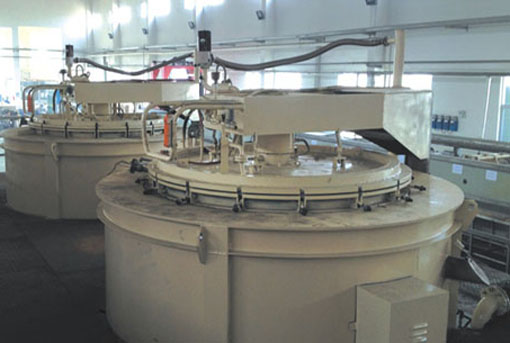

井式滲碳爐
直接淬火與重新加熱淬火相比容易出現以下問題:工件表面硬度略低;滲層中殘留奧氏體量多;表面晶粒粗大。滲碳提高了零件表面層的含碳量,而表面以及心部的組織性能須經適當的熱處理來實現。根據零件材料和性能要球不同,滲碳后可以運用多種熱處理方法。
快速淬火爐
①直接淬火法:直接淬火是指零件滲碳后,隨爐降溫或出爐與冷到高于Ar1或Ar3溫度(一般為780~850℃)后直接淬火,淬火后再在150~200℃回火2~3h。
隨爐降溫或出爐預冷的目的是為了減少淬火變形與開裂。同時還能使高碳的奧氏體析出部分碳化物而提高表面硬度。滲碳后直接淬火法操作簡單、成本低、效率高,還可以減少淬火變行及表面氧化脫碳。缺點是熱處理后組織較粗、性能較差。直接淬火法適用與本質細晶粒鋼,如20CrMnTi、20CrMn、20MnB等制成的零件。

②一次淬火法:零件滲碳后隨爐冷卻或出爐坑冷至室溫,然后重新加熱到淬火溫度進行淬火和低溫回火的處理方法,稱為一次淬火法。
一次淬火后的加熱溫度根據鋼種和性能要球而定。合金鋼滲碳后的淬火我惡毒選擇稍高于心部組織的Ac3溫度(850~900℃),使心部組織細化,并獲得心部低碳馬氏體組織,保證較高的心部強度。對于碳素鋼則選擇在A­c1~Ac3之間(約820~850℃)。對于一些心部強度要求不太高,只要求表面耐磨性好的工件如量規、樣板等,則宜選在略高于Ac1(770~820℃)的溫度。

       滲碳工序工藝:滲碳淬火+冰冷處理+一次低溫回火+二次低溫回火+拋丸處理。根據前期試驗結果,18CrNiMo7-6材料試塊金相組織馬氏體及殘留奧氏體為4級,為了得到更好的金相組織,此次試驗中對18CrNiMo7-6材料滲碳直接淬火工藝略做調整,主要是降低強滲、擴散期碳勢,其中強滲期碳勢由原來的1.1%調整至1.05%,擴散期碳勢由原來的0.75%調整至0.7%,其他工藝參數不變。20CrNi2MoA材料則執行原試塊滲碳直接淬火工藝參數。
滲碳淬火處理工藝對材料組織的影響

Copyright ? 丹陽市電爐廠有限公司 版權所有 www.tainuode.com


全國服務電話:18112840006 郵箱:18912840006@189.cn
公司地址:江蘇鎮江丹陽市開發區開發大道168號

臺車爐,回火爐,退火爐

亚洲国产精品久久66| 国产色无码精品视频国产| 国产精品高清免费网站| 国产精品九九九久久九九| 国产69精品久久久久久人妻精品| 99热在线精品免费全部my| 久久亚洲伊人中字综合精品| 一本一本久久a久久精品综合麻豆| 亚洲国产综合第一精品小说| 在线涩涩免费观看国产精品| 国产精品免费看久久久久| 国产精品素人搭讪在线播放| 国产精品vⅰdeoxxxx国产| 国产成人精品久久亚洲| 最新国产精品剧情在线SS| 99久久er热在这里只有精品99| 国产乱人伦偷精品视频| 在线观看精品国产福利片87 | 亚洲精品高清久久| 精品无码久久久久久久久久| 国产麻豆精品精东影业av网站| 精品福利一区二区三区免费视频| 亚洲AV无码成人精品区在线观看| 国产91精品一区| 午夜人屠h精品全集| 97精品国产手机| 99久久精品国产免费| 亚洲中文久久精品无码| 一本一本久久a久久精品综合| 四色在线精品免费观看| 国产成人精品18| AV无码精品一区二区三区| 久久精品aⅴ无码中文字字幕重口 久久精品a亚洲国产v高清不卡 | 99re热这里只有精品| 久久亚洲国产欧洲精品一| 久久精品国产亚洲精品| 午夜三级国产精品理论三级 | 国产精品嫩草影院一二三区| 国产精品福利影院| 国产乱码精品一区二区三区| 久久久这里有精品|
